氣箱脈沖袋式除塵器
時間：2013-05-29 | 瀏覽量：7100

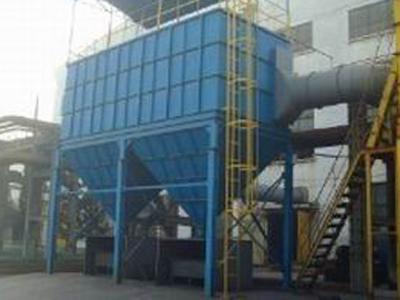

氣箱脈沖袋式除塵器
YLMD型氣箱脈沖袋式除塵器簡介：
YLMD型氣箱脈沖袋式除塵器是我公司在美國富樂公司PPC系列袋式除塵器技術的基礎上優化開發的一種新型高效袋式除塵器。該產品具有分室整體清灰特點，采用大規格脈沖閥清灰形式，具有清灰能力強，濾袋使用壽命長，結構緊湊，占地面積少，機械動作部件少，換袋方便，維修工作量小，運行穩定可靠等特點。廣泛適用于建材、水泥、冶金、機械、化工、和耐火材料行業。
YLMD型氣箱脈沖袋式除塵器結構:
該產品采用分室結構拼裝式，由室頂脈沖閥對各室濾袋輪流進行分室停風脈沖清灰（即所謂離線清灰）的袋式除塵器。它與一般噴吹式脈沖袋式除塵器的清灰不同。脈沖噴吹清灰是在同一個過濾室內，只對其中各排濾袋逐排進行噴吹清灰（即所謂在線清灰），而其它排濾袋仍進行過濾，即清灰與過濾同時在一個室中混合進行，清下的粉塵二次飛揚，部分粉塵會被相鄰濾袋收去，不利于含塵濃度較大的氣體過濾。FMD型氣箱脈沖是在一個室內關閉進氣情況下進行的，清下的粉塵即向下沉降于灰斗內，不產生二次飛揚，利于過濾含塵濃度大塵源除塵，而且可不停機更換一個室的濾袋。
本除塵器按不同袋數分為32型、64型、96型、128型四個系列，單系列又按不同分室數可分為多種規格，共33種。
主體結構由以下各個部分組成：
（1）殼體部分：包括清潔室（或稱氣體凈化箱、氣箱）、過濾室。分
室隔板、檢修門及殼體結構。清潔室內設有提升閥、花板、噴吹短管；過濾室內設有濾袋及其骨架。
（2）灰斗及卸灰機構：有灰斗和按不同系列、不同的進口粉塵濃度，分別設置的螺旋輸送機，空氣輸送斜槽和鎖氣卸料器和卸灰閥等。
（3）進出風箱體：包括進出風管路及中隔板。單排（或稱單列）結構布置在殼體一側，雙排（或稱雙列）結構布置在殼體中間。32系列較小無箱體，進出風管路分別接于灰斗清潔室上。
（4）脈沖清灰裝置：包括脈沖閥、氣包、提升閥、氣缸、電磁閥等。
（5）壓縮空氣管路及其減壓裝置、油水分離器、油霧器等。
（6）支柱及爬梯、護欄。
YLMD型氣箱脈沖袋式除塵器工作原理:
含塵氣體從除塵器進出風箱體中的進風口（32系列從灰斗進入）進入經斜隔板轉向至灰斗，同時氣流速度減慢，由于慣性作用，氣體中粗顆粒粉塵落入灰斗，細小塵粒隨氣流折向進入過濾室，粉塵附著于濾袋的外表面，凈化后的氣體透過濾袋進入上部凈氣室，由各分室清潔室匯集經出風口，在除塵系統的主風機作用下排入大氣。
隨著過濾工況的不斷進行，附著于濾袋外表的粉塵增多，氣流通過的阻力也逐漸增大。當達到一定阻力值時（例如1770pa），根據需要可以手動清灰，也可以通過定壓或定時清灰程序電控儀，自動控制啟動除塵器第一個分室氣箱內所有濾袋進行脈沖噴吹清灰（停風清灰），使每一個濾袋突然膨脹，從而振落濾袋表層積附的粉塵，使濾袋內外壓差恢復到開始使用狀態，使粉塵沉落灰斗。隨后程控儀按規定間隔時間打開提升閥，恢復第一室的過濾，再啟動第二分室的提升閥，關閉切斷第二室的過濾氣流，開啟第二分室的電磁閥釋放高壓壓縮空氣，對第二分室氣箱內所有濾袋進行停風脈沖噴吹清灰，清除第二分室濾袋上的粉塵。之后程控儀打開第二分室提升閥，恢復第二分室的過濾。此后按預先規定的電控程序?qū)Φ谌质?、第四分?hellip;…的濾袋進行停風噴吹清灰，直至最后一個分室清灰完畢，關閉電控儀，除塵器全部恢復正常過濾收塵。
對濾袋停風及噴吹的時間，分室之間的間隔時間，清灰周期由程控儀進行控制，各時間均為可調，參見電控說明書。
本收塵器一般是在負壓下進行工作，但也可在正壓下工作，結構無須改變。
YLMD型氣箱脈沖袋式除塵器技術參數：
|
型號
|
處理風量
(m3/h) |
濾袋風速
(m/min) |
過濾面積
(m2) |
濾袋數
(個) |
耗氣量
(m3/min) |
阻力
(Pa) |
含塵濃度
(g/m3) |
保溫層面
積(m2) |
重量
(t) |
|
32-3
|
6900
|
1.2-2.0
|
93
|
96
|
0.27
|
1470-
1770 |
<1000
|
26.5
|
2.4
|
|
32-4
|
8930
|
124
|
128
|
0.37
|
34
|
3.4
|
|||
|
32-5
|
11160
|
155
|
160
|
0.46
|
41
|
4.4
|
|||
|
32-6
|
13390
|
186
|
192
|
0.55
|
48.5
|
5.4
|
|||
|
64-4
|
17800
|
248
|
256
|
1.2
|
70
|
6.9
|
|||
|
64-5
|
22300
|
310
|
320
|
1.5
|
94
|
8.8
|
|||
|
64-6
|
26700
|
372
|
384
|
1.8
|
118
|
9.7
|
|||
|
64-7
|
31200
|
434
|
448
|
2.1
|
142
|
11.8
|
|||
|
64-8
|
35700
|
496
|
512
|
2.4
|
166
|
12.5
|
|||
|
96-4
|
26800
|
1.2-2.0
|
372
|
384
|
1.2
|
1470-
1770 |
<1300
|
110
|
8.7
|
|
96-5
|
33400
|
465
|
480
|
1.5
|
120
|
11.8
|
|||
|
96-6
|
40100
|
557
|
576
|
1.8
|
130
|
13.5
|
|||
|
96-7
|
46800
|
650
|
672
|
2.1
|
140
|
15.2
|
|||
|
96-8
|
53510
|
744
|
768
|
2.4
|
150
|
18.0
|
|||
|
96-9
|
60100
|
836
|
864
|
2.7
|
160
|
19.6
|
|||
|
96-2×5
|
66900
|
929
|
960
|
3.0
|
175
|
21.0
|
|||
|
96-2×6
|
80700
|
1121
|
1152
|
3.4
|
210
|
25.2
|
|||
|
96-2×7
|
94100
|
1308
|
1344
|
4.2
|
245
|
29.4
|
|||
|
96-2×8
|
107600
|
1494
|
1536
|
4.8
|
280
|
33.6
|
|||
|
96-2×9
|
121000
|
168
|
1728
|
5.4
|
315
|
37.8
|
|||
|
96-2×10
|
134500
|
1868
|
1920
|
6.0
|
350
|
42.0
|
|||
|
128-6
|
67300
|
1.2-2.0
|
935
|
768
|
3.6
|
1470-
1770 |
<1300
|
125
|
20.1
|
|
128-9
|
100900
|
1402
|
1152
|
5.4
|
196
|
26.4
|
|||
|
128-10
|
112100
|
1558
|
1280
|
6.0
|
2053
|
28.9
|
|||
|
128-2×6
|
34600
|
1869
|
1536
|
7.0
|
323
|
36.6
|
|||
|
128-2×7
|
157000
|
2181
|
1792
|
8.3
|
247
|
43.9
|
|||
|
128-2×8
|
179400
|
2492
|
2048
|
9.5
|
262
|
50.0
|
|||
|
128-2×9
|
201900
|
2804
|
2304
|
10.7
|
277
|
55.4
|
|||
|
128-2×10
|
224300
|
3115
|
2560
|
12
|
292
|
60.0
|
|||
|
128-2×11
|
247600
|
3427
|
2816
|
13.1
|
307
|
65.4
|
|||
|
128-2×12
|
269100
|
3728
|
3072
|
14.3
|
322
|
72.0
|
|||
|
128-2×13
|
291600
|
4050
|
3328
|
15.5
|
337
|
78.0
|
|||
|
128-2×14
|
314000
|
4361
|
3584
|
16.7
|
352
|
84.0
|
